Guida professionale in policarbonato per fresatrice

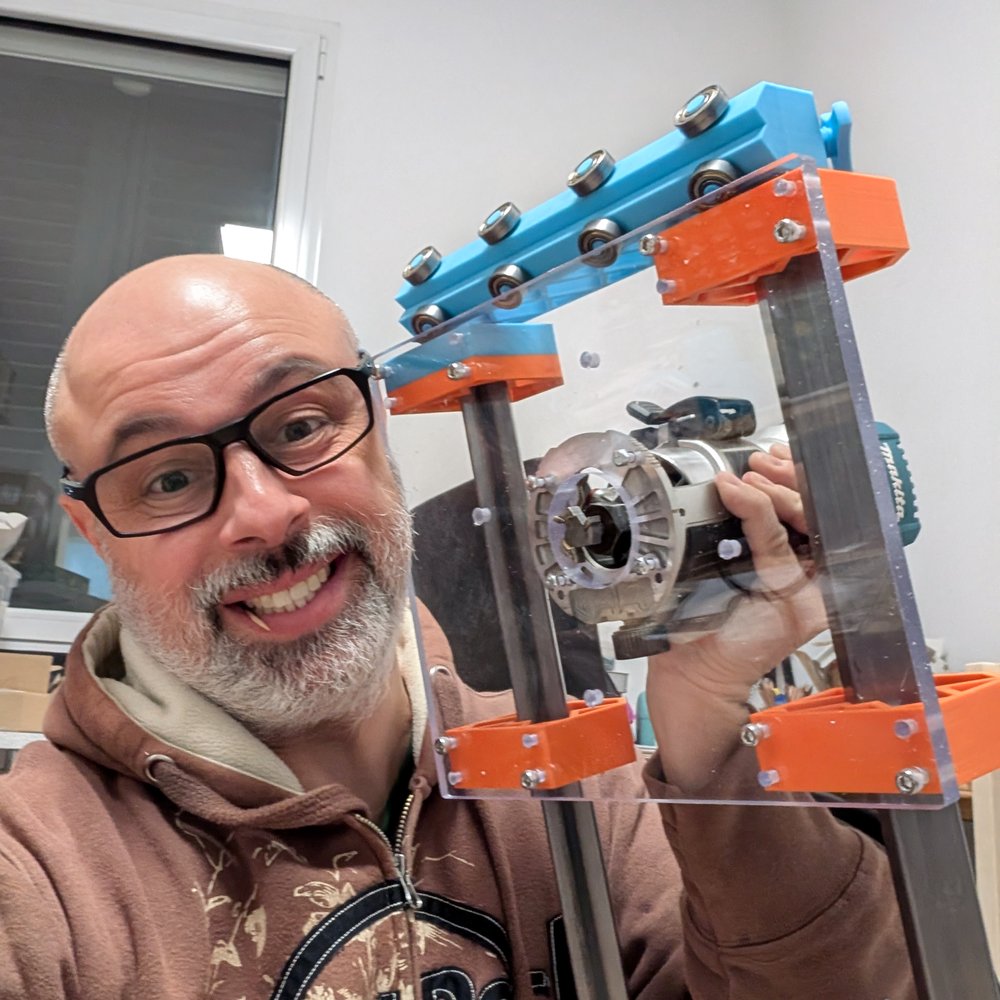

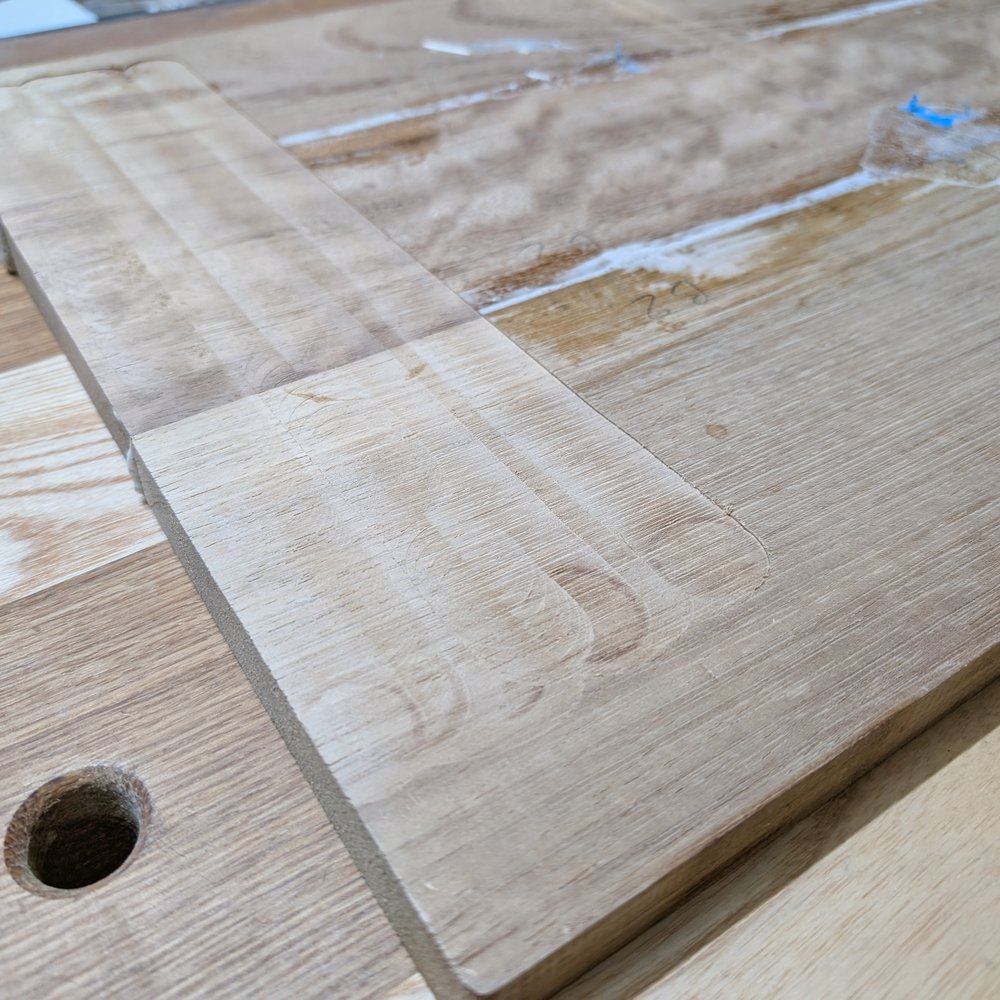

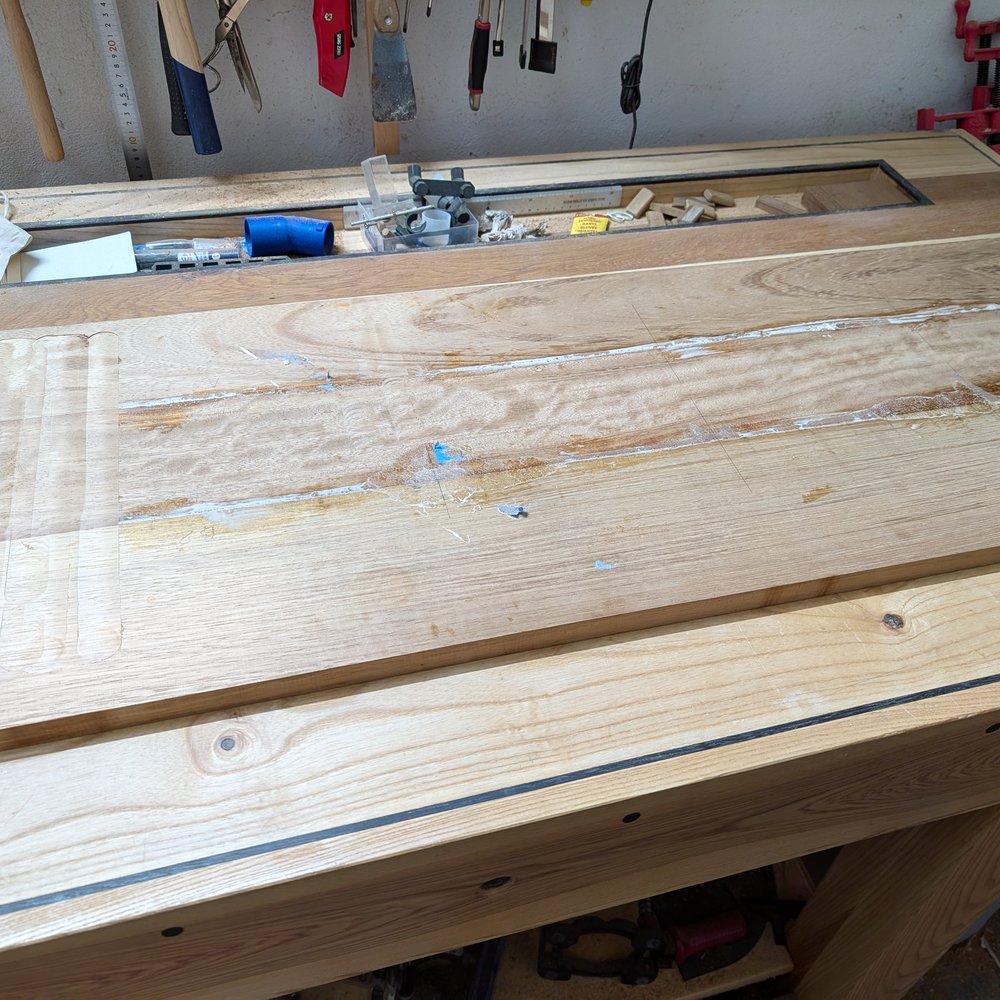

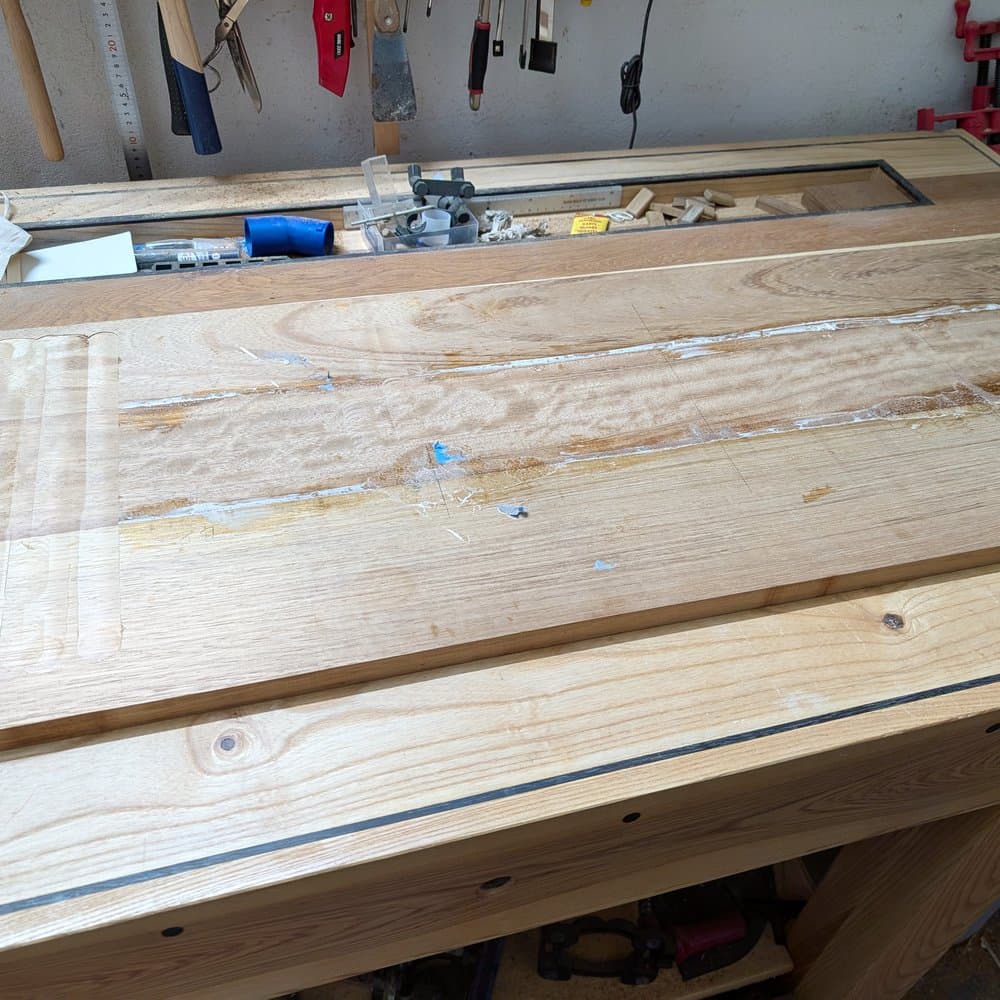

Simone Bissi di Ravenna aveva un grosso problema: un'enorme tavola di legno da piallare perfettamente, ma nessuna macchina per farlo con precisione. La sua soluzione? Una guida scorrevole intelligente in policarbonato che mantiene la sua fresatrice all'altezza corretta. Il risultato: un sistema professionale che garantisce superfici perfettamente piane.
Il progetto

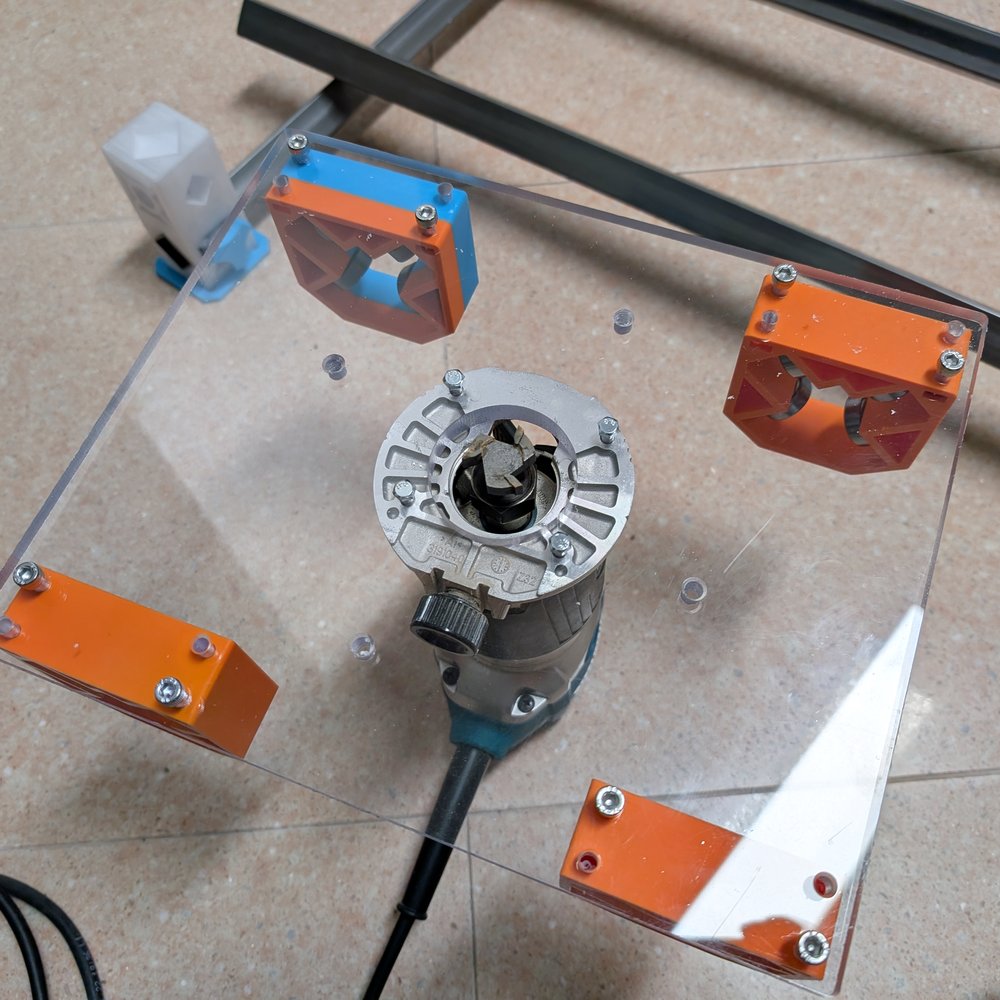

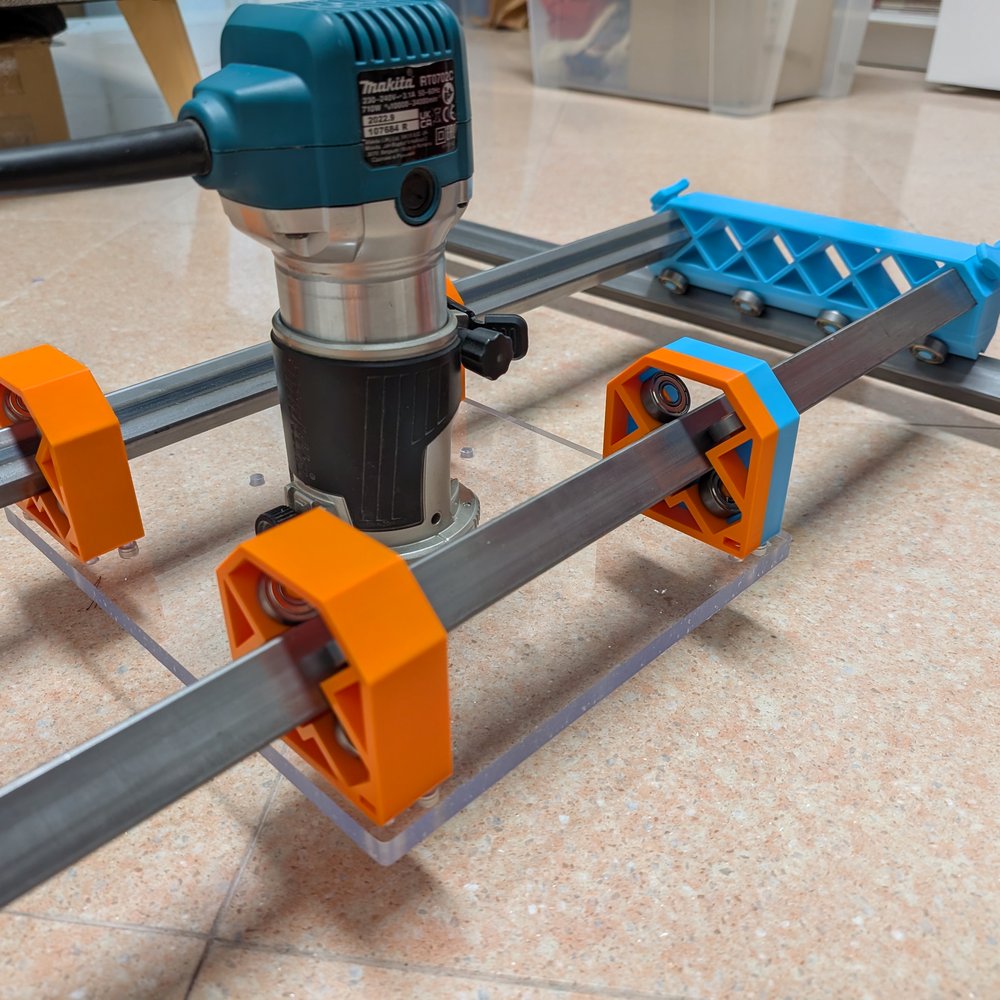

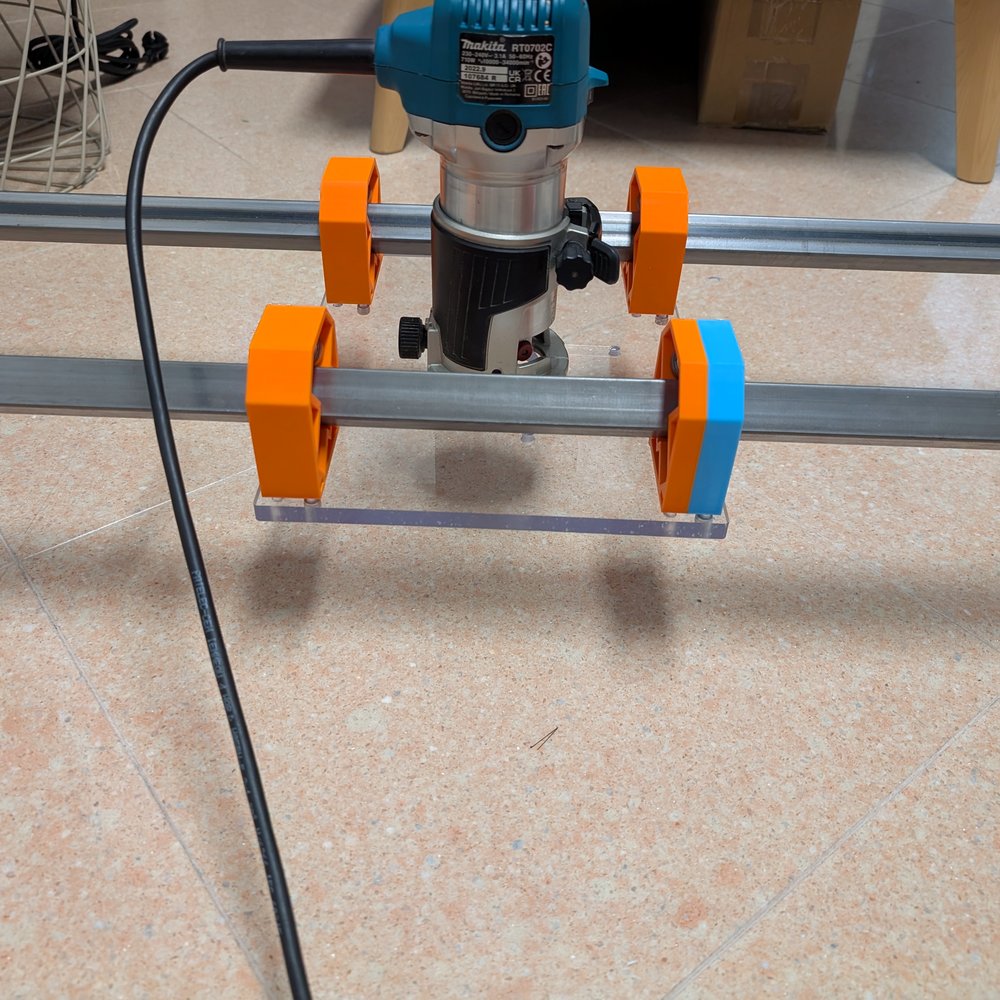

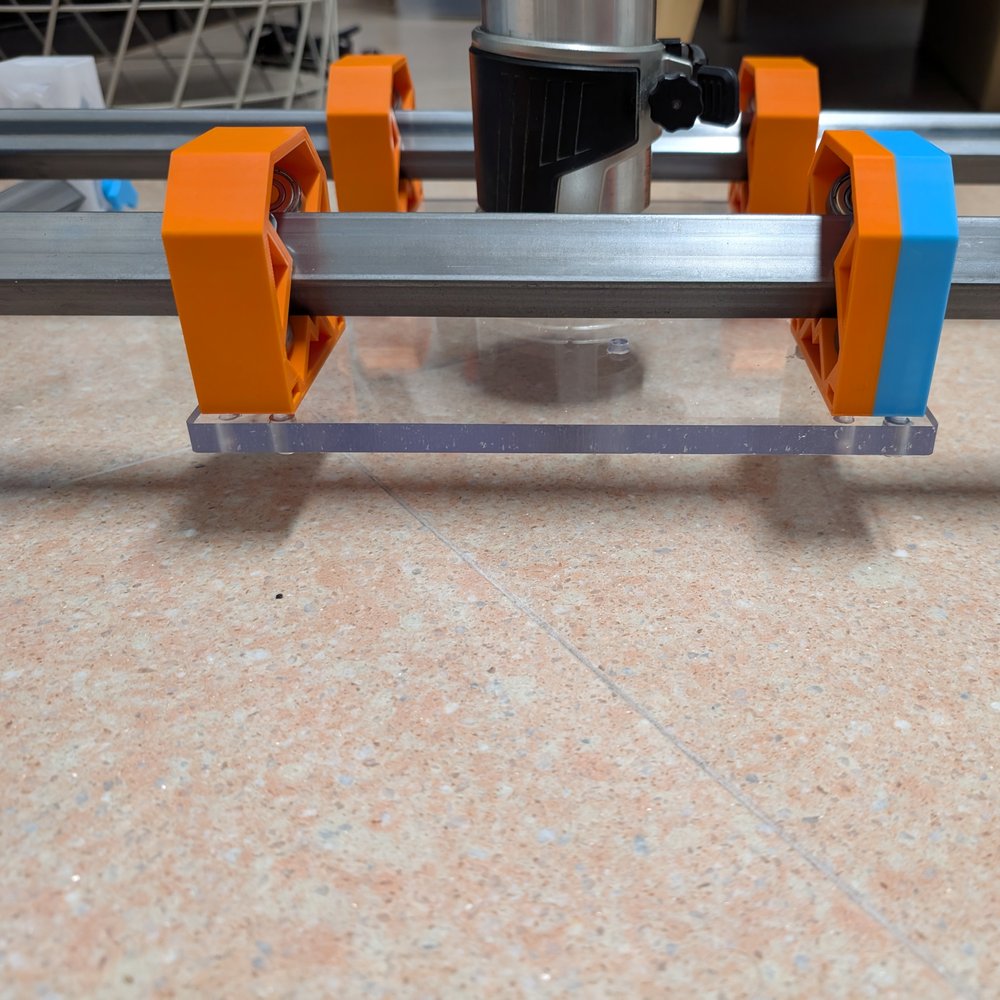

Simone ha creato una struttura guida che permette di mantenere qualsiasi fresatrice a un'altezza fissa sopra il pezzo da lavorare. La base è una lastra di policarbonato che scorre su guide quadrate. Grazie a cuscinetti in supporti stampati in 3D, il sistema può muoversi fluidamente. Il design intelligente funziona sia con fresatrici manuali che con macchine più potenti come la sua CMT 7E.
Tutorial per realizzarlo
1
Progetta
Misura esattamente il tuo attrezzo e disegna tutto in un programma CAD. Utilizza le guide della tua fresatrice per determinare le dimensioni precise dei fori di fissaggio.
2
Ordina
Fai tagliare e forare la lastra su misura secondo il tuo disegno CAD. Il policarbonato è sufficientemente robusto per assorbire le vibrazioni della tua fresatrice.
3
Stampa

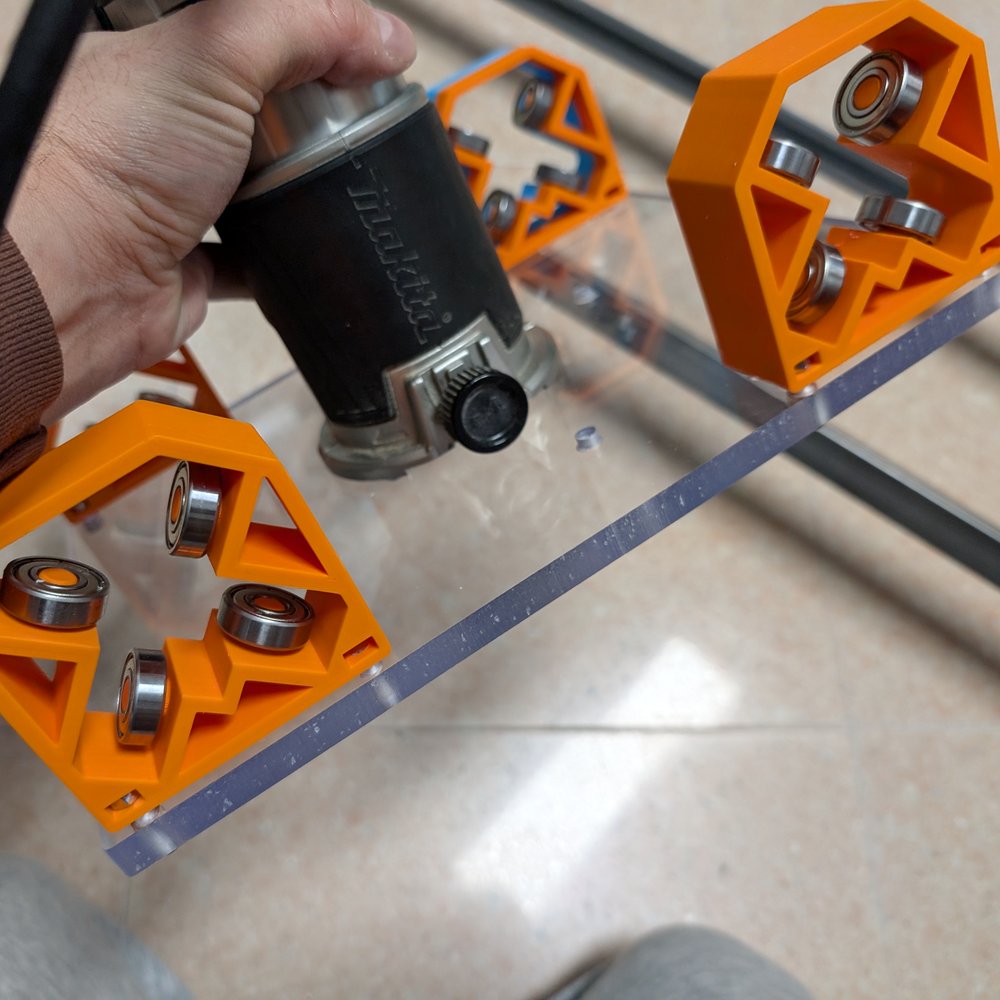

Stampa in 3D i supporti per i tuoi cuscinetti con pareti spesse e un elevato riempimento. Devono essere in grado di resistere alle vibrazioni della tua macchina.
4
Monta

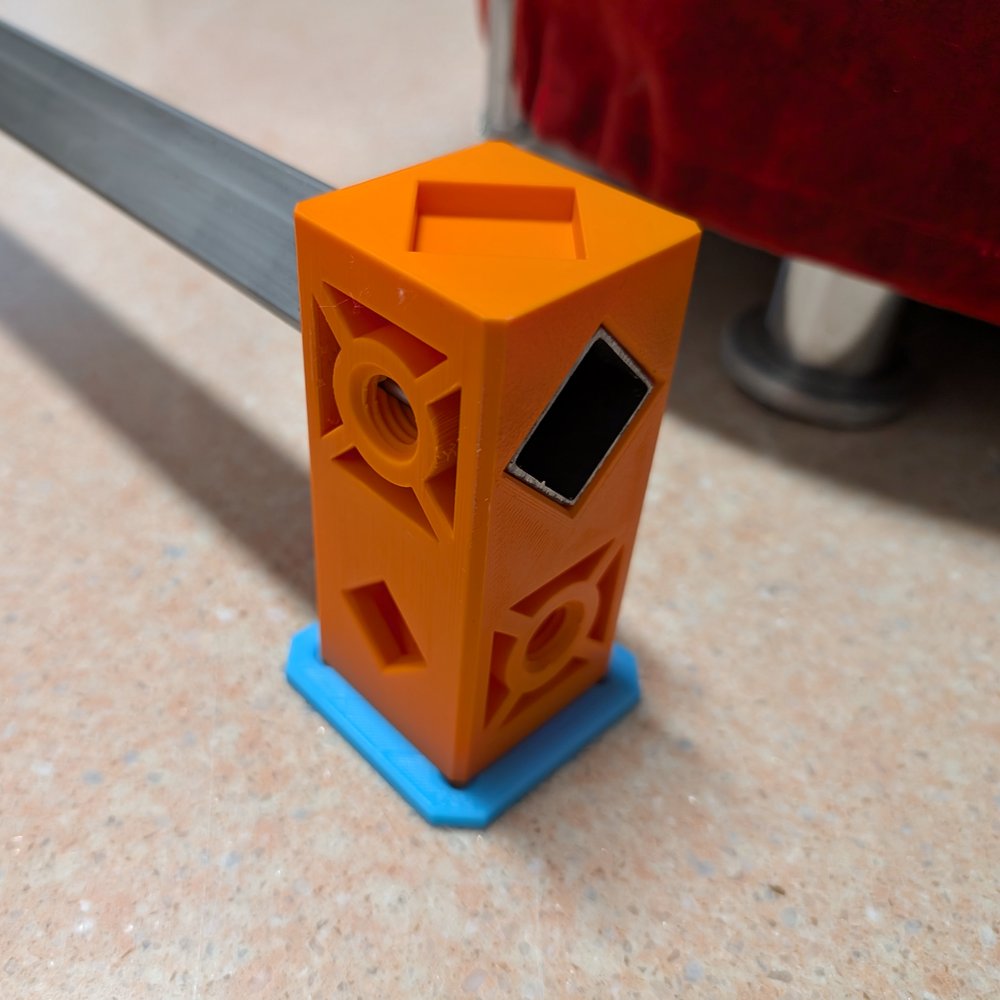

Fissa tubi quadrati come guide e assicurati che siano perfettamente in piano. Anche piccole deviazioni si rifletteranno nel tuo risultato finale.
5
Assembla
Monta tutti i componenti e testa il sistema a vuoto, prima di esplorare e iniziare a lavorare con l'attrezzo acceso.
Materiali e attrezzi
Policarbonato compatto trasparente 10 mm
Policarbonato compatto trasparente 10 mm
Strumenti utilizzati
- Software CAD
- Stampante 3D
- Fresatrice o router (CMT 7E)
- Lama per pialla/fresa
Altri materiali utilizzati
- Tubi quadrati per guide
- Cuscinetti
- Filamento per stampanti 3D
- Viti e bulloni per il fissaggio
Consigli di Simone
"Inizia sempre con il CAD prima di ordinare il materiale: le dimensioni esatte del tuo attrezzo (dai PDF delle istruzioni) evitano costosi errori sulla lastra. Verifica che le tue guide siano perfettamente in piano prima dell'uso: anche decimi di millimetro di errore si riflettono sulla superficie piallata. Stampa i supporti dei cuscinetti con pareti spesse e un elevato riempimento per evitare vibrazioni. Fai tagliare la lastra di policarbonato preferibilmente al laser per ottenere fori con una precisione al decimo di millimetro."
